منظور از شماره فنی‌های درج شده روی بلبرینگ چیست؟
شماره فنی‌های درج شده روی بلبرینگ، کدهایی هستند که اطلاعات دقیقی درباره نوع، ابعاد، جنس، ظرفیت بار و ویژگی‌های خاص بلبرینگ را ارائه می‌دهند
شماره فنی‌های درج شده روی بلبرینگ، کدهایی هستند که اطلاعات دقیقی درباره نوع، ابعاد، جنس، ظرفیت بار و ویژگی‌های خاص بلبرینگ را ارائه می‌دهند. این شماره‌ها به خریداران و تکنسین‌ها کمک می‌کنند تا دقیقاً همان قطعه‌ای را تهیه کنند که با دستگاه یا سیستم موردنظرشان سازگار است. در زمان خرید عمده بلبرینگ، توجه به شماره فنی اهمیت دوچندانی دارد، چرا که هرگونه اشتباه در انتخاب، می‌تواند موجب خرابی دستگاه‌ها و افزایش هزینه‌های تعمیر شود. شناخت این کدها برای هر کسی که با تجهیزات صنعتی سروکار دارد، موضوعی ضروری است. در ادامه این مطلب به بیان اطلاعات بیشتری در این زمینه می‌پردازیم.
شماره فنی بلبرینگ چیست و با آن چه چیزهایی مشخص می‌شود؟

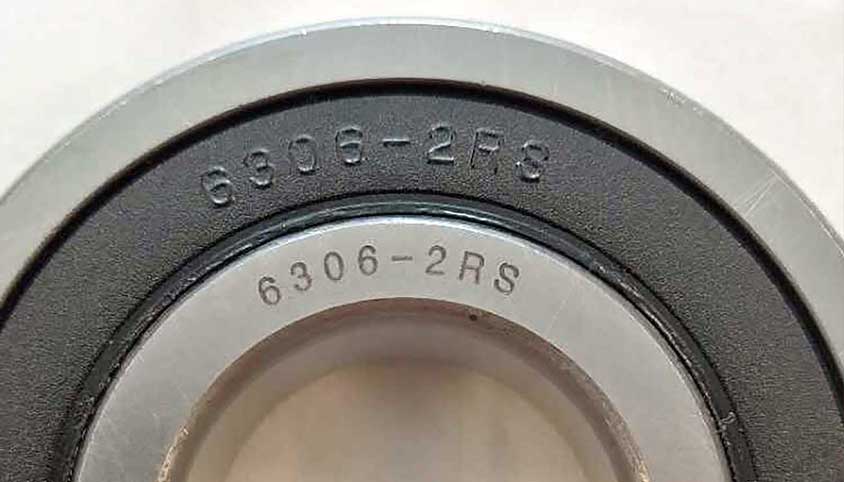

کد شناسایی بلبرینگ که به آن شماره فنی نیز گفته می‌شود، مجموعه‌ای از اعداد و گاهی حروف است که اطلاعات مهمی درباره نوع، اندازه و ساختار بلبرینگ در اختیار ما می‌گذارد. این کد معمولاً هم روی بدنه خود بلبرینگ حک می‌شود و هم روی بسته‌بندی آن درج شده است. درواقع، کلیه محصولات در فروشگاه‌های اینترنتی معتبر مانند آمازون صنعت با همین کدها به مشتریان ارائه می‌شوند.
هر بخش از این کد معنای خاصی دارد. به عنوان مثال، عدد یا ترکیب حرف و عددی که در آغاز کد نوشته می‌شود، نوع بلبرینگ را مشخص می‌کند؛ این که بلبرینگ شیار عمیق است یا زاویه‌دار یا نوع خاص دیگری دارد. در ادامه این کد، معمولاً دو عدد می‌آیند که به ابعاد بلبرینگ مربوط هستند. عدد اول پهنا یا ارتفاع بلبرینگ را نشان می‌دهد و عدد دوم قطر بیرونی آن را بیان می‌کند.
در انتهای کد، معمولاً دو عدد دیگر نوشته می‌شود که برای تعیین قطر داخلی بلبرینگ به‌کار می‌روند. کافیست این عدد را در عدد ۵ ضرب کنیم تا قطر داخلی بلبرینگ برحسب میلی‌متر مشخص شود.

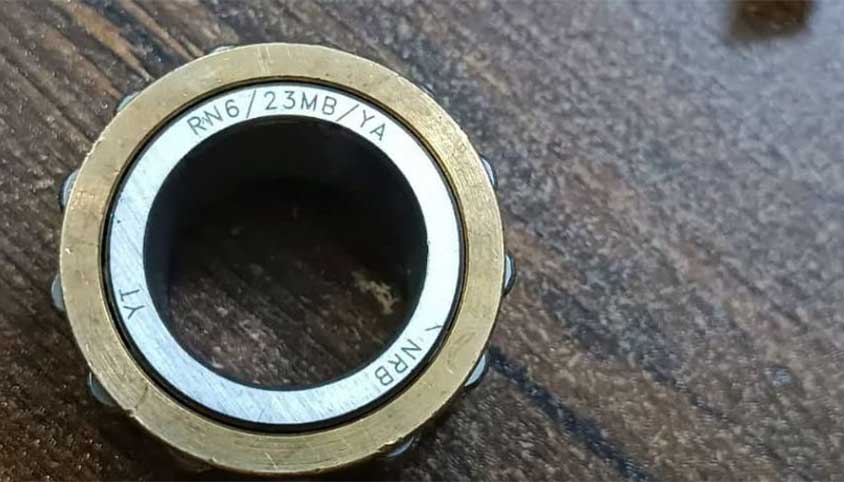

علاوه‌بر‌این، ممکن است پیشوند یا پسوندهایی هم به ابتدای یا انتهای کد اضافه شده باشند. این بخش‌ها اطلاعاتی درباره ویژگی‌های ساختاری بلبرینگ مانند طراحی خاص، نوع قفسه، نوع آب‌بندی یا متریال به کار رفته در بلبرینگ ارائه می‌دهند. به طور کلی، این سیستم کدگذاری باعث می‌شود که بدون نیاز به بازکردن بسته، بتوان اطلاعات دقیقی درباره محصول به دست آورد.
نقش پیشوندها و پسوندها در آشنایی با کدهای بلبرینگ صنعتی + استاندارد دقت آنها
در ساختار کدهای فنی مربوط به بلبرینگ‌ها، گاهی از حروفی در ابتدای این کدها استفاده می‌شود که به آنها پیشوند گفته می‌شود. این پیشوندها نقش کلیدی در معرفی اجزای خاص یا ویژگی‌های فنی یک بلبرینگ دارند. هر حرف معنای ویژه‌ای دارد و می‌تواند اطلاعات دقیقی درباره نوع یا اجزای به‌کاررفته در بلبرینگ ارائه دهد.
پیشوندها:
برای نمونه، وقتی در شماره فنی بلبرینگ با علامت GS مواجه می‌شویم، این یعنی در ساختار آن از واشر نشیمنگاهی استفاده شده است؛ این حالت بیشتر در بلبرینگ‌های کف‌گرد استوانه‌ای دیده می‌شود.
همچنین، اگر در کد فنی حرفk درج شده باشد، معمولاً به معنای استفاده از مجموعه‌ای شامل ساچمه‌ها و قفسه در بلبرینگ استوانه‌ای کف‌گرد است. از طرفی، وجود علامت K نمایانگر این است که بلبرینگ دارای یکی از رینگ‌های داخلی یا خارجی به‌صورت جداگانه می‌باشد.
حرفL معمولاً برای نشان‌دادن بلبرینگ‌های تفکیک‌پذیر به‌کار می‌رود، به‌طوری که هم رینگ داخلی و هم رینگ خارجی از هم جدا می‌شوند. به همین ترتیب، علامتR نیز مشخص‌کننده همین نوع طراحی است.
وقتی حرفW در کد مشاهده می‌شود، معمولاً با یک نوع بلبرینگ شیار عمیق ضد زنگ مواجه هستیم. حرف WS نیز برای معرفی واشر شفت در بلبرینگ‌های کف‌گرد استوانه‌ای استفاده می‌شود.
در نهایت، اگر با علامت ZE برخورد کردید، بدانید که این بلبرینگ دارای سیستم نصب سنسور بوده و برای کاربردهای خاص طراحی شده است.
پسوندها
در کنار کدهای فنی که برای شناسایی بلبرینگ‌ها به‌کار می‌روند، اغلب حروف یا ترکیب‌هایی قرار دارند که به آنها پسوند گفته می‌شود. این پسوندها در انتهای شماره فنی ظاهر می‌شوند و نشان‌دهنده نوعی تغییر یا به‌روزرسانی نسبت به طراحی اولیه بلبرینگ هستند. در واقع، این نشانه‌ها برای معرفی ویژگی‌های خاص یا اصلاحات انجام‌شده روی نسخه پایه بلبرینگ مورداستفاده قرار می‌گیرند.
برای مثال، اگر در انتهای شماره بلبرینگ حرف A دیده شود، این بدان معناست که در ساختار داخلی بلبرینگ تغییری ایجاد شده اما ابعاد بیرونی آن دست‌نخورده باقی مانده است.
علامت AC مربوط به بلبرینگ‌هایی است که دارای تماس زاویه‌ای با زاویه‌ای حدود ۲۵ درجه می‌باشند، که اغلب در کاربردهایی با بار ترکیبی به‌کار می‌روند.
ADA یکی دیگر از این پسوندهاست که نشان می‌دهد که روی رینگ بیرونی بلبرینگ، شیار خار فنری به‌گونه‌ای خاص طراحی یا اصلاح شده است.
حرفB نیز مفهومی مشابه حرف A دارد و معمولاً بیانگر این است که طراحی داخلی بلبرینگ نسبت به مدل پایه کمی تغییر یافته، با این تفاوت که این تغییر اغلب مختص یک سری خاص از بلبرینگ‌هاست.
اگر در کد فنی باAS برخورد کردید، بدانید که این بلبرینگ از نوع سوزنی بوده و در حلقه بیرونی آن سوراخ‌هایی برای روانکاری طراحی شده‌اند؛ همچنین اعدادی که در کنار این عبارت می‌آیند، تعداد این سوراخ‌ها را نشان می‌دهند.
گاهی نیز با فرمت A xxx روبرو می‌شویم که در آن، یک عدد ۲ یا ۳ رقمی همراه با حرف A آورده شده است. این ساختار اغلب گویای ویژگی‌های خاص و سفارشی در طراحی داخلی بلبرینگ است که بسته به نیاز صنعتی، ممکن است تفاوت‌هایی چشمگیر با نسخه‌های استاندارد داشته باشد.
خلاصه
در پایان باید گفت شماره فنی بلبرینگ‌ها چیزی فراتر از یک کد ساده است؛ این ترکیب منظم از اعداد و حروف، زبان مشترک صنعتگران و مهندسان برای شناسایی دقیق قطعات است. دانستن معنی این کدها نه‌تنها از خطا در خرید و نصب جلوگیری می‌کند، بلکه باعث صرفه‌جویی در زمان و هزینه‌های نگهداری و تعمیر نیز می‌شود. آشنایی با پیشوندها و پسوندهای شماره فنی بلبرینگ، دید فنی و دقیقی به کاربر می‌دهد و امکان انتخاب مناسب‌ترین گزینه را فراهم می‌کند. شناخت این کدها، یک مهارت کلیدی برای هر فردی است که با تجهیزات صنعتی سروکار دارد. امیدواریم با خواندن این مطلب اطلاعات کافی در این زمینه به دست آورید.
